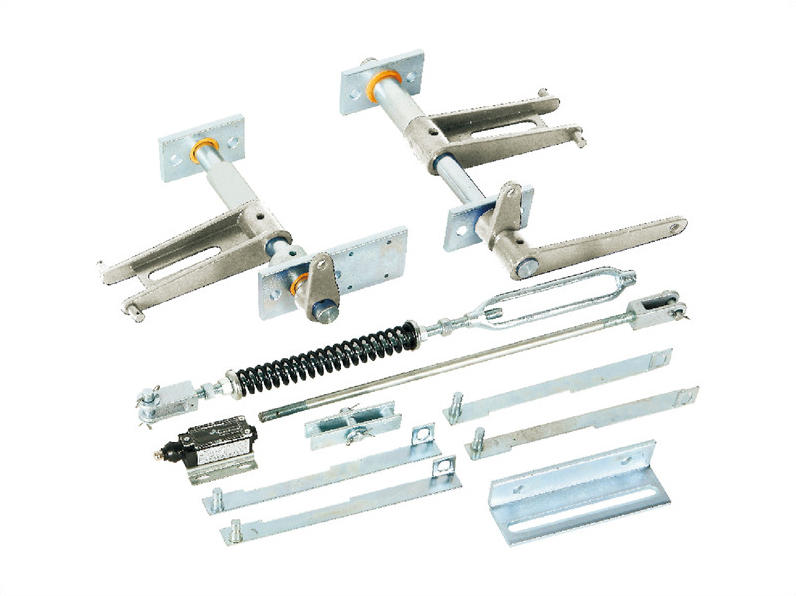

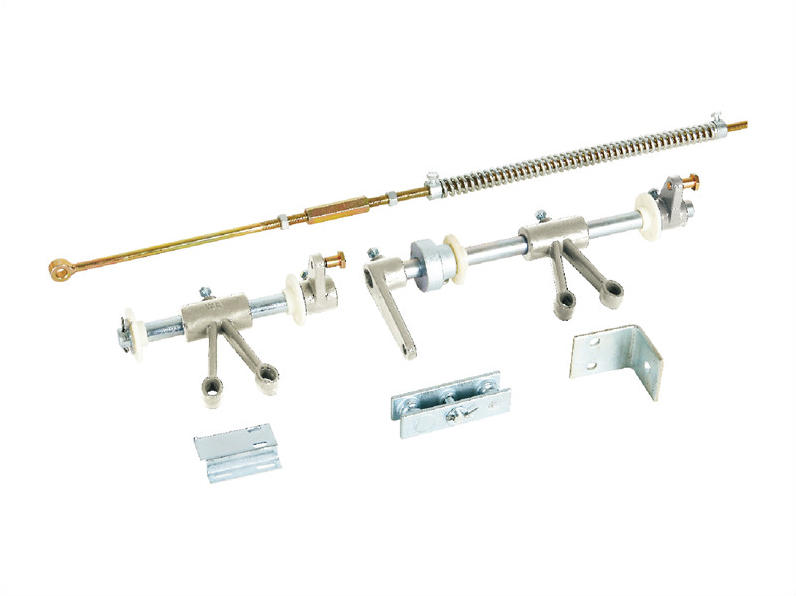

電梯安全鉗裝置就是在限速器的操縱下，當電梯速度超過限速器設定的速度，或在懸掛繩發生斷裂和松弛的情況時，將轎廂緊急制停并夾持在導軌上的一種安全裝置。其對電梯的安全運行提供有效的保護作用，一般將其安裝在轎廂架或?qū)χ丶?上;安全鉗裝置由兩大部分組成：操縱機構(安全鉗聯動機構)及制動機構(安全鉗)。

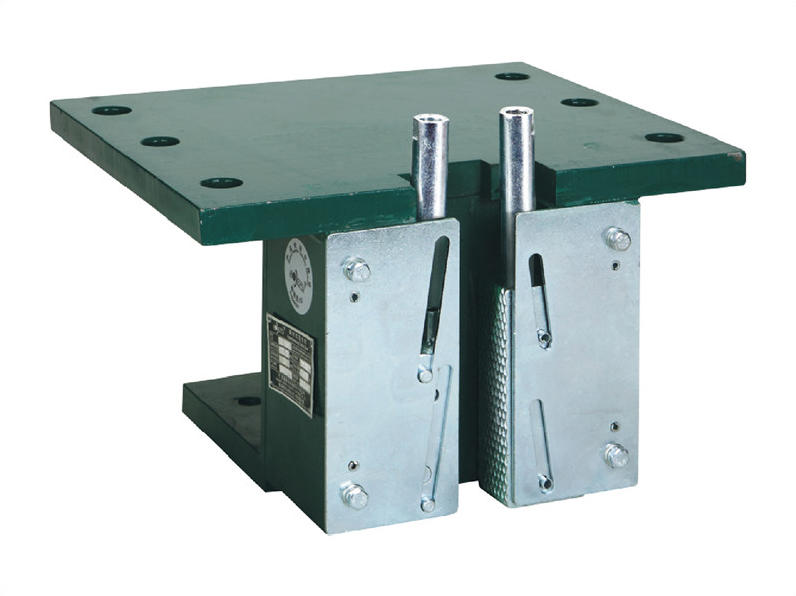

本公司主要提供安全鉗，該產品分為瞬時式安全鉗和漸進式安全鉗，瞬時式安全鉗應用于≤0.63m/s的電梯，漸進式安全鉗用于額度速度≤2.5m/s的電梯。本公司提供多種安裝形式及規格類型，應用于載貨電梯及乘客電梯中，客戶在選擇使用本公司安全鉗時，應根據電梯的結構特點以及最大允許系統質量、導軌規格、額定速度等要求進行匹配。
|
序號
No. |
類型
Type |
規格型號
Model |
額定速度m/s
Rated speed |
系統質量kg
System quality |
導軌規格
Guide specifications |
結構形式
Structure form |
安裝位置
Installation position |
備注
Remark |
|
1
|

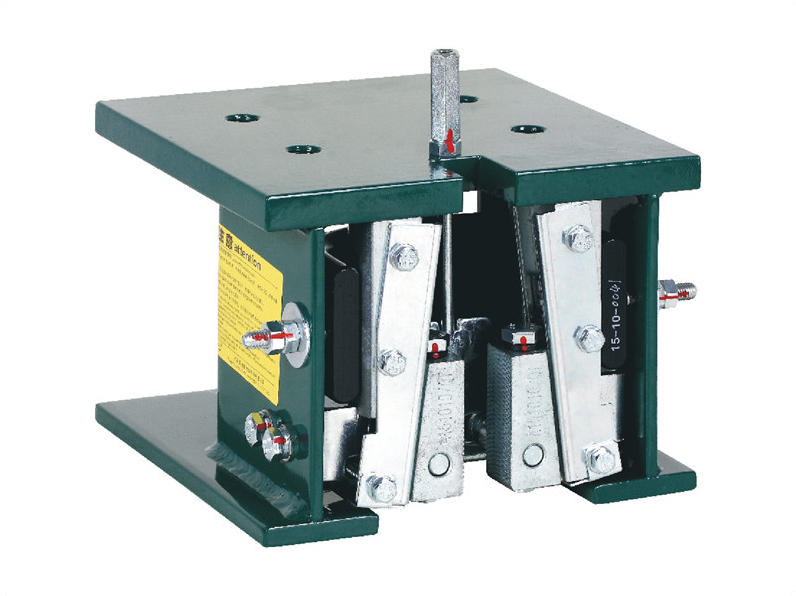

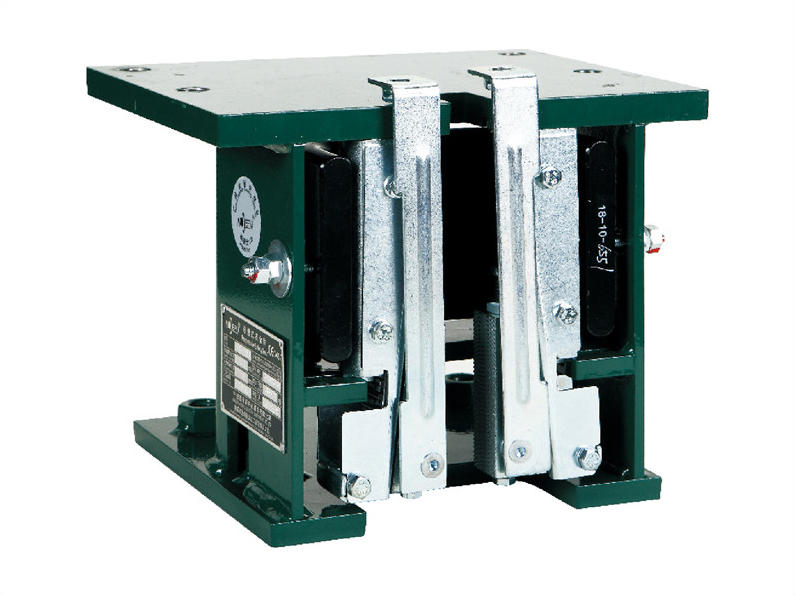

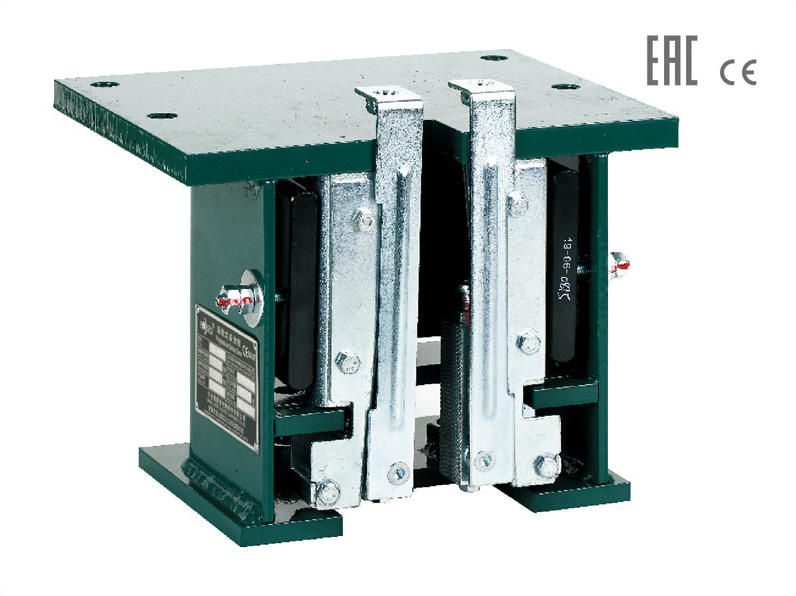

漸進式安全鉗
|
OX-188
|
≤2.5
|
1000~4000
|
≤16
|
U型板簧
雙活動鍥塊 |
轎廂側
對重側 |
導軌匹配:潤滑或無油 |
|
2
|
OX-188A
|
≤2.5
|
1500~5800
|
≤16
|
U型板簧
雙活動鍥塊 |
轎廂側
對重側 |
導軌匹配:潤滑(機加工) | |
|
3
|
OX-188B
|
≤2.5
|
900~2800
|
≤16
|
U型板簧
雙活動鍥塊 |
轎廂側
對重側 |
導軌匹配:潤滑(機加工) | |
|
4
|
OX-210A
|
≤2.5
|
1000~4000
|
≤16
|
雙活動鍥塊
碟型彈簧 |
轎廂側
對重側 |
導軌匹配:潤滑或無油 | |
|
5
|
OX-210B
|
≤2.5
|
600~2800
|
≤16
|
單活動鍥塊
碟型彈簧 |
轎廂側
對重側 |
導軌匹配:潤滑(機加工) | |
|
6
|
OX-210C
|
≤1.5
|
500~1500
|
≤16
|
單活動鍥塊
碟型彈簧 |
轎廂側
對重側 |
導軌匹配:潤滑 | |
|
7
|

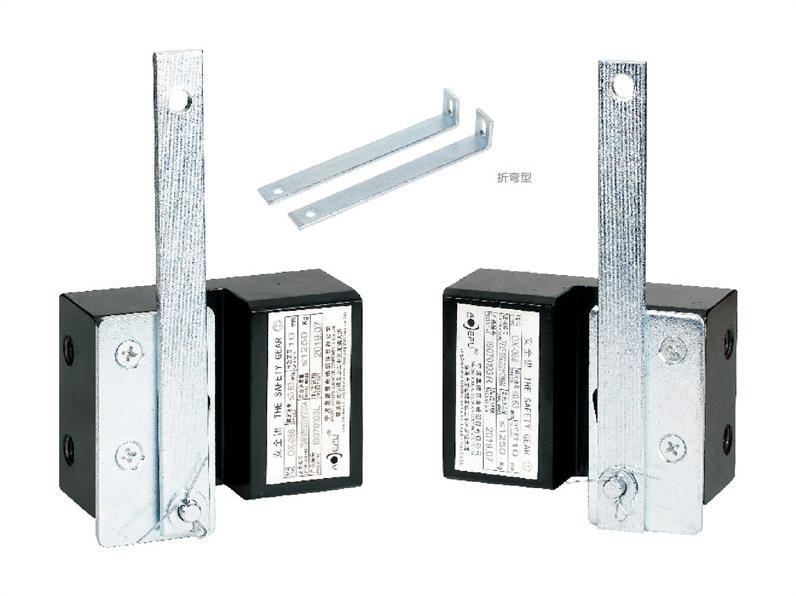

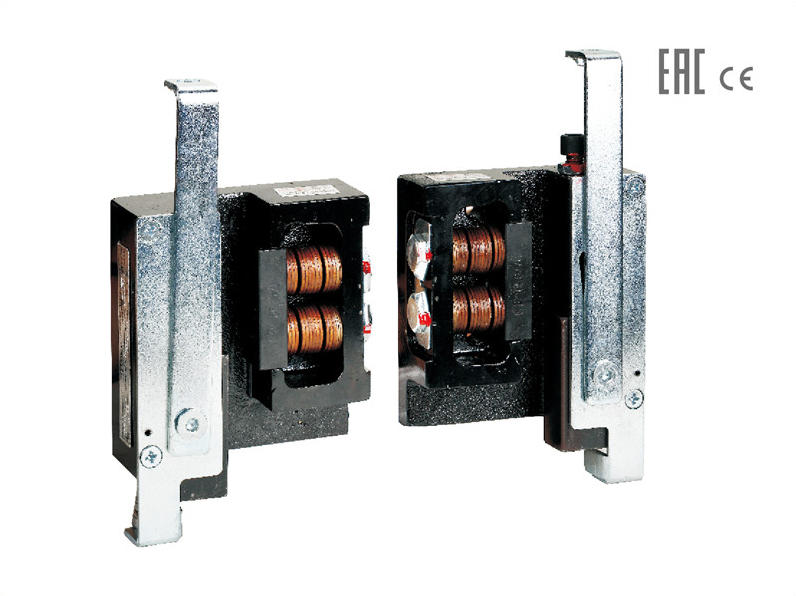

瞬時式安全鉗
|
OX-088
|
≤0.63
|
≤1250(10)
≤1478(16) |
10/16
|
單活動鍥塊
單滾柱 |
轎廂側
|
|
|
8
|
OX-288
|
≤0.63
|
≤8500
|
16/15.88
|
雙滾柱+鍥塊
|
轎廂側
|
||
|
9
|
OX-388
|
≤0.63
|
≤12500
|
16/15.88
|
雙滾柱+鍥塊
|
轎廂側
|
||
|
10
|
OX-588
|
≤0.63
|
≤25000
|
19
|
雙滾柱+鍥塊
|
轎廂側
|
